Ved håndtering av bulkmaterialer påkaller selve transportbåndet oppmerksomhet. Det er synlig, dyrt og åpenbart kritisk for driften. Likevel bestemmer komponentene som støtter beltet – transportøren som bærer rulleenheter som bærer belastningen av tusenvis av tonn materiale dag etter dag – beltets levetid mer direkte enn noen annen faktor. En feiljustert eller fastklemt transportørrulle skaper et slitasjepunkt som sliter på beltedekselet, genererer varme, øker strømforbruket og til slutt forårsaker for tidlig utskifting av belte som koster titusenvis av dollar.

Transportbåndbærende rulleprodusenter har svart med spesialiserte design som adresserer spesifikke driftsutfordringer: materialoppbygging, beltesporing, slagfasthet og miljøkorrosjon. Blant disse spesialiserte variantene tjener spiralhjulet, parallellkamhjulet, invertert V-type mellomhjulet og keramisk transportørhjul hver sin distinkte applikasjon. Disse transportørbærende rulletypene deler vanlige produksjonselementer – høyfrekvente sveisede rør, nylontetninger med høy tetthet, lagre og rundstål – men er forskjellige i overflatekonfigurasjon og funksjonell optimalisering.

Hvorfor valg av rullebånd er viktig

Et transportørsystem er bare så pålitelig som dets bærende rulletog. Transportørens bærerulle støtter beltet og materialbelastningen samtidig som den opprettholder riktig båndjustering. Når en valse svikter, faller konsekvensene:

• Belteskader: En beslaglagt transportørrulle blir en stasjonær slipende overflate som skjærer et spor inn i det bevegelige beltedekselet
• Økt luftmotstand: Ikke-roterende eller høymotstandsruller øker drivmotorens strømforbruk
• Materialsøl: Feiljusterte ruller tillater beltet feilsporing, dumping av materiale fra siden av systemet
• Strukturell spenning: Ujevn rullemotstand skaper variasjoner i beltespenningen som stresser skjøter og driver

De spesialiserte designene for transportørbærende ruller beskrevet nedenfor adresserer spesifikke feilmoduser som er vanlige i spesielle bransjer og applikasjoner.

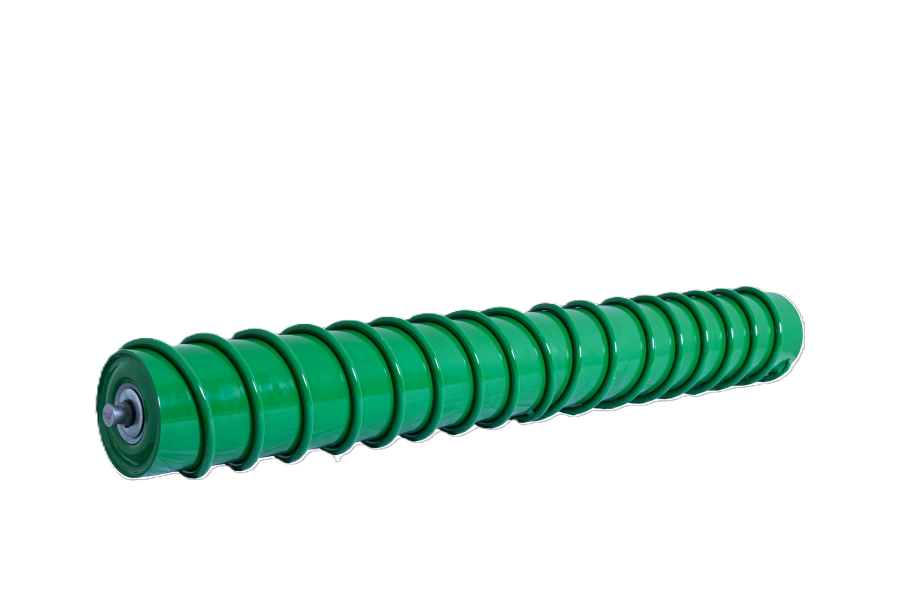

Spiral Idler: Selvrensende for klebrige materialer

Spiralhjulet er en transportørbærende rullevariant designet for applikasjoner der materialtransport fester seg til båndoverflaten. Laget av høyfrekvente sveisede rør, nylontetninger med høy tetthet, spiralfjærer, lagre og rundt stål, har spiralhjulet en spiralformet overflatekonfigurasjon.

Driftsprinsipp

Når beltet passerer over spiralhjulet, skaper det spiralformede mønsteret differensielle kontaktpunkter som bryter overflatespenningen mellom beltet og festet materiale. Klebrige avleiringer – leire, våt sand, knust malm med fuktighet – frigjøres fra båndoverflaten i stedet for å samle seg på transportørens bærerulle.

Nøkkelapplikasjoner

• Aggregat og sandbehandling
• Leire- og mineralhåndtering
• Kullberedningsanlegg
• Ethvert belte som transporterer klebrige eller høyfuktige materialer

Spiraldesignen reduserer behovet for separate belteskrapere og rengjøringsmidler, som i seg selv krever vedlikehold og justering. For operatører som søker en transportørbærende rulle med passiv selvrensende evne, gir spiralhjulet en vedlikeholdsfri løsning.

Parallell kam tomgang: Rengjøring av returbelte med selvrensende struktur

Den parallelle kammen er en typetransportørbærende rullespesifikt konfigurert for returbelteapplikasjoner. Den er laget av høyfrekvente sveisede rør, nylontetninger med høy tetthet, kamformede gummiringer, avstandsstykker, lagre og rundstål.

Returbeltefunksjon

På retursiden av et transportørsystem – den delen av beltet som går tom under bærerennen – kan materialtransport samle seg, falle av langs returbanen og skape problemer med husholdningen. Den parallelle kammen er en transportørbærende rulle designet for å fikse returbelter samtidig som den gir aktiv rengjøring.

Selvrensende egenskaper

De kamformede gummiringene skaper en mekanisk rengjøring på beltets overflate. Når returbeltet passerer over denne transportørens bærerulle, løsnes vedheftet materiale og faller bort i stedet for å bevege seg med beltet til haleskiven. Nøkkelytelsesattributter inkluderer:

• Lavt støynivå: Kamdesign reduserer kontaktstøy sammenlignet med ruller med solid overflate
• Tykk rørvegg: Forbedret strukturell holdbarhet for returservice
• Fleksibel rotasjon: Lav rullemotstand minimerer krafttapet
• Lav motstand: Redusert lagermotstand sammenlignet med konvensjonelle returløpere

For anlegg som sliter med materialtransport langs transportbåndets returveier, tilbyr den parallelle kammen en passiv rengjøringsløsning som ikke krever ekstern strøm eller kontrollsystemer.

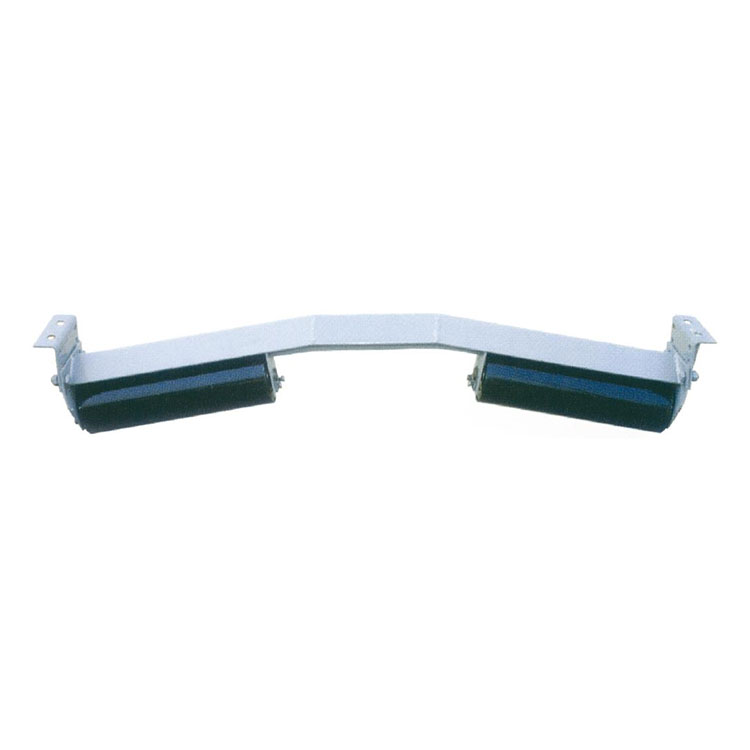

Invertert V-type tomgang: Belteundertrykkelse og sporing

Den omvendte V-type tomganger er en transportørbærende rulle som primært brukes til å fikse vinkelendringen til returbeltet i båndtransportsystemer. Dens primære funksjon er belteundertrykking – forhindrer at beltet flyr oppover og riper opp strukturelle komponenter.

Belteundertrykkingsfunksjon

På lange transportører, spesielt de med skrå seksjoner eller høye båndhastigheter, kan returbåndet løfte seg av tomgangsrullene på grunn av båndspenningsdynamikk eller luftinnblanding. Et belte som flyr oppover kommer i kontakt med konstruksjonsstål – tverrbjelker, vanger, gangveier – og forårsaker slitasje på dekslet og potensiell skade på beltekanten.

Den omvendte V-konfigurasjonen til denne transportørrullen skaper en profil som fanger beltet og holder det nede, og opprettholder jevn kontakt samtidig som det tillater fri rotasjon. I motsetning til flate returhjul som tillater vertikal beltebevegelse, begrenser den omvendte V-formen beltets posisjon fysisk.

Forsegling og miljøvern

Begge ender av denne transportørbærende valsen har labyrinttetningsstrukturer kombinert med dobbeltsidige forseglede lagre. Dette doble barrieresystemet gir:

• Støvbeskyttelse: Labyrinttetninger hindrer inntrengning av fine partikler
• Vannmotstand: Dobbeltsidige tetninger utelukker fuktighet i våte omgivelser
• Forlenget lagerlevetid: Utelukkelse av forurensning korrelerer direkte med lagerets levetid

For transportbåndbærende rulleprodukter som opererer i støvete eller våte miljøer – gruver, steinbrudd, utendørs lagertransportører – er tetningskvaliteten ofte forskjellen mellom tre måneder og tre års levetid.

Keramisk transportør: Slitasje- og korrosjonsbestandighet

Den keramiske transportørrullen er en transportørbærende rulle konstruert med overflater av aluminiumoksid (aluminiumoksyd) i stedet for stål eller gummi. Dette materialvalget gir spesifikke fordeler for aggressive applikasjoner.

Materialegenskaper

Aluminiumoksid (Al₂O₃) keramikk tilbyr:

• Høy hardhet: Overstiger 80 på Rockwell HRA-skalaen, betydelig hardere enn stål
• Syrebestandighet: Upåvirket av sure løsninger som korroderer stålvalser
• Alkali-resistens: Kjemisk stabil i grunnleggende miljøer
• Slitestyrke: Overlever kontakt med skarpe, harde materialer som ville hakket stål eller gummi

Egnede applikasjoner

Den keramiske transportørrullen er mye brukt i gruvedrift, sand og grus, stålmetallurgi, kjemisk industri og andre industrier der:

• Materialer med høy hardhet (jernmalm, takonitt, granitt) sliter raskt bort stålhjul
• Korrosive miljøer (gjødselanlegg, kjemisk håndtering) angriper ståloverflater
• Høye båndhastigheter akselererer slitasje på konvensjonelle rulleoverflater som bærer transportbånd

Avveininger

Keramiske mellomhjul koster vanligvis mer enn stålhjul og er tyngre, noe som krever hensyn til remdriftskapasitet og strukturell støtte. Imidlertid, for operasjoner som opplever tomgangsbytte med noen måneders mellomrom på grunn av slitasje, rettferdiggjør den utvidede levetiden til keramikk ofte premien. Den keramiske transportørrullen gir lengre intervaller mellom utskiftninger, noe som reduserer arbeidskostnader og nedetid for vedlikehold.

Vanlige kvalitetsindikatorer for produksjon

På tvers av alle transportørbærende rulletyper – spiral, kam, invertert V, keramikk – indikerer visse produksjonsegenskaper kvalitet uavhengig av konfigurasjon.

Høyfrekvent sveiset rør

Rørkroppen til en transportørbærerrulle må være rett, rund og konsekvent veggtykkelse. Høyfrekvent sveising produserer en søm med minimal intern flash og konsekvent metallurgi. Rør av dårlig kvalitet forårsaker rulleeksentrisitet, og skaper vibrasjoner og beltefladder.

Nylontetninger med høy tetthet

Tetninger utelukker forurensning. Tetninger med lav tetthet absorberer fuktighet, sveller og mister effektivitet. Nylon med høy tetthet opprettholder dimensjonsstabilitet, holder smøremiddel inne og holder forurensninger ute. Den transportørbærende rulletetningen er ofte komponenten som bestemmer levetiden.

Kulelager

Dobbeltsidige forseglede lagre (også kalt forseglede forseglede lagre) er forhåndssmurte og krever ikke vedlikehold. Valget av transportørbærende rullelager må samsvare med kravene til belastning og hastighet; underdimensjonerte lagre svikter for tidlig, mens overdimensjonerte lagre øker kostnadene unødvendig.

Rundt stål

Akselender og lagermonteringsflater krever god rundhet og overflatefinish. Upresise aksler skaper feiljustering, laster lagrene ujevnt og forårsaker tidlig svikt i transportørens bærerulleenhet.
